Dalam banyak kasus kegagalan peralatan industri, masalah sebenarnya tidak muncul secara tiba-tiba. Retakan kecil pada sambungan las, korosi yang terus berkembang di dalam pipa, atau penipisan pelat tangki sering kali sudah terjadi berbulan-bulan bahkan bertahun-tahun sebelumnya.
Sebuah pipa proses di fasilitas petrokimia, misalnya, dapat terlihat normal saat dilakukan inspeksi visual. Namun ketika dilakukan pengukuran ketebalan, ternyata dinding pipa telah kehilangan lebih dari 30% ketebalan akibat korosi internal. Jika kondisi ini tidak terdeteksi, risiko kebocoran dan penghentian operasi menjadi jauh lebih besar.
Karena itulah industri modern mengandalkan Non-Destructive Testing (NDT). Metode ini memungkinkan perusahaan mengetahui kondisi aktual material tanpa memotong, merusak, atau menghentikan fungsi aset yang diperiksa.
Mengapa Satu Metode NDT Tidak Bisa Digunakan untuk Semua Kebutuhan?
Setiap jenis cacat memiliki karakteristik yang berbeda sehingga tidak dapat dideteksi menggunakan metode yang sama. Sebagai contoh, retakan pada permukaan baja memerlukan teknik inspeksi yang berbeda dengan korosi di dalam pipa.
Selain itu, pemeriksaan porositas pada hasil pengelasan juga memerlukan pendekatan yang berbeda dibandingkan dengan pengukuran ketebalan tangki. Oleh karena itu, pemilihan metode NDT biasanya mempertimbangkan beberapa faktor, seperti:
- Jenis material yang diperiksa
- Lokasi cacat yang ingin dideteksi
- Kemudahan akses ke area inspeksi
- Tingkat akurasi yang dibutuhkan
- Kondisi operasional aset dan lainnya
Dengan memilih metode yang sesuai, hasil inspeksi akan lebih akurat dan dapat dijadikan dasar yang lebih tepat dalam pengambilan keputusan terkait perawatan maupun operasional aset.
Bagian ini sebenarnya sudah cukup baik, tetapi untuk mengurangi kesan seperti daftar definisi dan membuat alur lebih mengalir, Anda bisa memperpendek serta menyeragamkan pola penulisannya seperti berikut:
1. Visual Testing (VT): Pemeriksaan Awal yang Paling Banyak Digunakan
Visual Testing (VT) merupakan metode NDT paling dasar yang dilakukan melalui pengamatan langsung terhadap kondisi material. Meski sederhana, metode ini sering menjadi langkah awal untuk menemukan indikasi kerusakan sebelum dilakukan inspeksi lanjutan.
Pemeriksaan dapat dilakukan secara langsung maupun menggunakan alat bantu seperti borescope, kamera inspeksi, drone, atau magnifier. VT umumnya digunakan untuk mendeteksi korosi permukaan, kebocoran, deformasi struktur, kerusakan coating, hingga cacat pengelasan yang terlihat secara visual.
Pada inspeksi tangki, misalnya, kerusakan coating dapat menjadi indikasi awal adanya korosi yang perlu diperiksa lebih lanjut menggunakan metode lain.

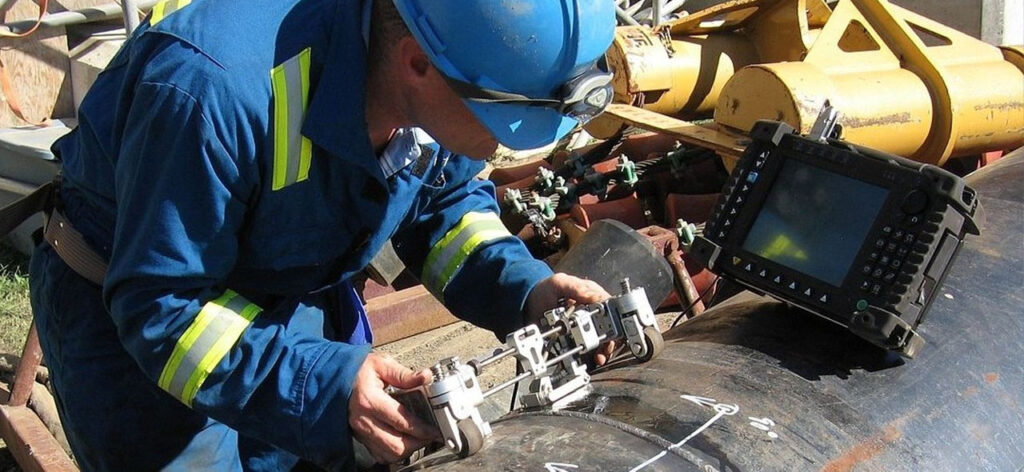

2. Ultrasonic Testing (UT): Mengukur Ketebalan dan Mendeteksi Cacat Internal
Ultrasonic Testing (UT) memanfaatkan gelombang ultrasonik untuk mengevaluasi kondisi material dari bagian dalam. Metode ini banyak digunakan untuk mengukur ketebalan pipa dan tangki, memantau korosi, memeriksa kualitas sambungan las, serta mendeteksi cacat internal.
Keunggulan utama UT adalah kemampuannya menghasilkan data yang dapat dibandingkan secara berkala. Dengan data tersebut, perusahaan dapat memantau laju korosi dan merencanakan perbaikan sebelum kerusakan berkembang menjadi kegagalan yang lebih serius.
3. Magnetic Particle Testing (MT): Mendeteksi Retakan pada Material Ferromagnetik
Magnetic Particle Testing (MT) digunakan untuk menemukan retakan yang berada di permukaan maupun dekat permukaan material ferromagnetik seperti baja karbon.
Metode ini bekerja dengan memanfaatkan medan magnet dan partikel magnetik yang akan berkumpul pada area cacat. Karena mampu mendeteksi retakan yang sulit terlihat secara visual, MT banyak digunakan pada struktur baja, sambungan las, komponen alat berat, serta bagian kritis fasilitas industri.
4. Liquid Penetrant Testing (PT): Pemeriksaan Retakan di Permukaan Material
Liquid Penetrant Testing (PT) untuk mendeteksi cacat terbuka di permukaan material. Prosesnya dilakukan dengan mengaplikasikan cairan penetran yang akan masuk ke dalam retakan kecil.
Setelah proses pembersihan dan pemberian developer, lokasi cacat akan terlihat lebih jelas. PT banyak digunakan pada hasil pengelasan, pengecoran, maupun komponen manufaktur presisi.
5. Radiographic Testing (RT): Memeriksa Kondisi Internal Material
Radiographic Testing (RT) menggunakan sinar-X atau sinar gamma untuk menghasilkan gambaran bagian dalam material tanpa perlu membongkar komponen yang diperiksa.
Metode ini efektif untuk mendeteksi porositas, inklusi slag, lack of fusion, retakan internal, dan berbagai ketidaksempurnaan pengelasan lainnya. Karena hasil inspeksi dapat disimpan dalam bentuk film atau data digital, RT sering digunakan sebagai dokumentasi kualitas pada proyek konstruksi dan fabrikasi.
6. Eddy Current Testing (ECT): Inspeksi Cepat untuk Material Konduktif
Eddy Current Testing (ECT) memanfaatkan medan elektromagnetik untuk mendeteksi perubahan kondisi pada material konduktif. Metode ini banyak digunakan pada heat exchanger, kondensor, dan berbagai sistem tubing di industri energi maupun petrokimia.
ECT mampu mengidentifikasi retakan, korosi lokal, penipisan dinding tube, serta kerusakan akibat fatigue. Selain akurat, metode ini juga memungkinkan pemeriksaan dalam jumlah besar secara cepat tanpa merusak komponen yang sedang dievaluasi.
Metode NDT Berdasarkan Jenis Aset
Berikut beberapa metode NDT yang umum diterapkan pada berbagai jenis aset industri.
1. Pemeriksaan Pipa
Pipa rentan mengalami korosi, erosi, dan cacat pada sambungan las. Karena itu, inspeksi umumnya menggunakan:
- Ultrasonic Testing (UT) untuk mengukur ketebalan material
- Radiographic Testing (RT) untuk memeriksa kualitas las
- Visual Testing (VT) untuk mendeteksi korosi eksternal
- Eddy Current Testing (ECT) pada sistem tubing tertentu
2. Pemeriksaan Tangki
Pada tangki penyimpanan, inspeksi umumnya difokuskan untuk mendeteksi korosi, penurunan ketebalan material, serta memastikan integritas struktur tetap terjaga. Metodenya yaitu:
- Visual Testing (VT) identifikasi awal kondisi permukaan
- Ultrasonic Testing (UT) mengukur ketebalan di pelat tangki
- Magnetic Particle Testing (MT) untuk mendeteksi retakan pada material ferromagnetik
- Radiographic Testing (RT) pada area pengelasan atau bagian yang memerlukan pemeriksaan internal
3. Pemeriksaan Struktur Baja
Struktur baja perlu diperiksa secara berkala guna memastikan tidak terdapat retakan, deformasi, maupun penurunan kekuatan yang dapat memengaruhi keamanan operasional. Metode yang umum diterapkan meliputi:
- Visual Testing (VT) untuk mendeteksi kerusakan yang terlihat secara langsung
- Magnetic Particle Testing (MT) untuk menemukan retakan pada permukaan material
- Ultrasonic Testing (UT) untuk mendeteksi cacat di dalam material
- Liquid Penetrant Testing (PT) untuk mengidentifikasi retakan terbuka pada permukaan
Dalam praktiknya, penggunaan beberapa metode secara kombinasi sering memberikan hasil inspeksi yang lebih lengkap dibandingkan hanya mengandalkan satu metode pengujian.
Pada akhirnya, keberhasilan program inspeksi tidak ditentukan oleh banyaknya metode yang digunakan, tetapi oleh kesesuaian metode dengan risiko yang ingin dikendalikan. Data yang diperoleh dari inspeksi NDT memungkinkan perusahaan memahami kondisi aktual aset, menyusun strategi pemeliharaan yang lebih tepat, serta mengurangi potensi kerugian.
Untuk mendukung kebutuhan tersebut, perusahaan dapat bekerja sama dengan penyedia layanan inspeksi yang memiliki kompetensi di bidang pengujian industri. PT Allpro Mirai Indonesia menyediakan berbagai layanan inspeksi dan pengujian untuk membantu perusahaan memperoleh informasi kondisi material, pipa, tangki, dan struktur baja secara lebih akurat.
Dengan data inspeksi yang tepat dari Allpro, proses perawatan, perbaikan, hingga pengambilan keputusan teknis dapat dilakukan berdasarkan kondisi aktual aset, bukan sekadar asumsi.
Frequently Asked Questions
1. Apa tujuan NDT?
Mendeteksi cacat dan kerusakan material tanpa merusak objek yang diperiksa.
2. Apa metode yang digunakan untuk mengukur ketebalan pipa?
Ultrasonic Testing (UT).
3. Kapan Radiographic Testing digunakan?
Untuk memeriksa kualitas las dan cacat internal material.
4. Apakah satu metode NDT sudah cukup?
Tidak. Beberapa metode sering dikombinasikan untuk hasil yang lebih akurat.
