Pernah mendengar apa itu flange management? Singkatnya, flange management merupakan suatu kegiatan yang mengatur flange pipa. Jadi, pengelolaan ini mencakup tentang persiapan, pemasangan baik gasket ataupun baut, penguncian baut hingga pengendoran baut.
Dalam prosesnya, ada prosedur yang sudah perusahaan tetapkan yang harus Anda patuhi.
Selengkapnya tentang flange management bisa Anda simak di informasi berikut ini.

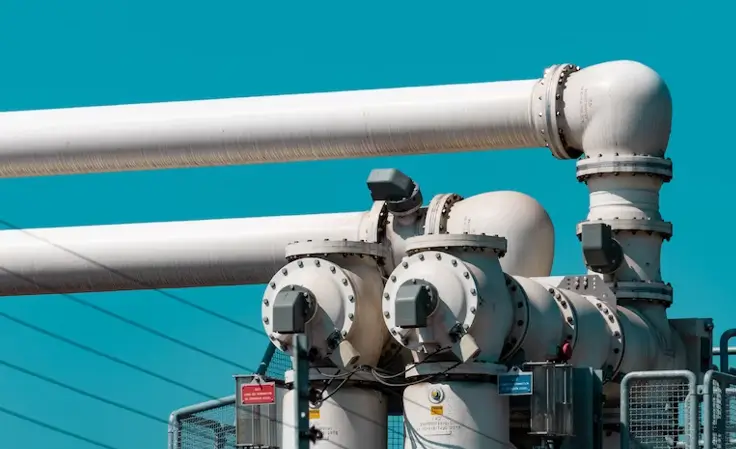

Pengertian Flange Management
Secara umum, flange management merupakan semua bentuk aktivitas dalam pengaturan dan pengelolaan flange perpipaan sesuai prosedur perusahaan. Beberapa aktivitas tersebut, termasuk:
- Persiapan flange.
- Pemasangan gasket dan baut.
- Penguncian baut.
- Pengenduran baut.
- Inspeksi.
- Tagging system.
- Leak test.
- Pencatatan data yang berkaitan dengan flange pipa.
“Flange management mencakup seluruh kegiatan yang berkaitan dengan pemasangan, pengelolaan dan pemeliharaan flange.”
Tujuan dari pengelolaan flange tersebut adalah untuk memperoleh sambungan flange yang aman, kuat dan bebas dari bocor. Di sisi lain, pengelolan ini membantu meminimalisir resiko kerja yang bisa mencelakakan banyak orang.
Pada umumnya, flange management ini diterapkan di industri gas, minyak dan petrochemical yang mengandung gas dan cairan berbahaya, beracun atau mudah terbakar.

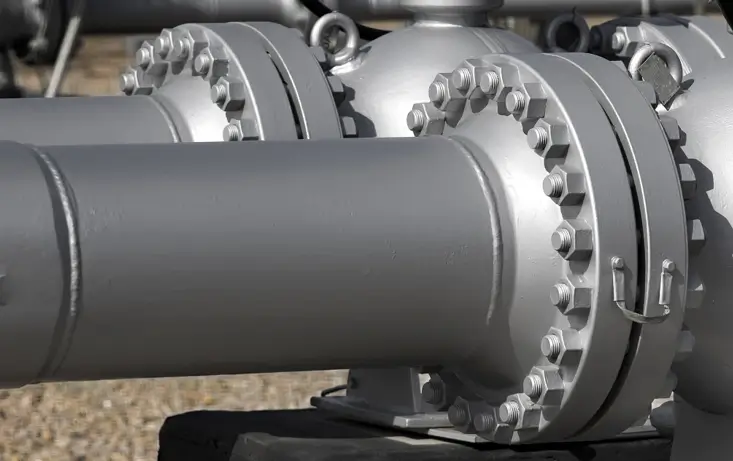

Proses Singkat Flange Management dan Kendalanya
Seperti yang Anda tahu, proses flange management mencakup mulai dari persiapan hingga pemasangan dan pemeliharaan.
Seorang personel flange management perlu menjaga flange face yang dibutuhkan agar tidak rusak. Jadi, begitu barang diterima, maka Anda perlu mengecek apakah flange sudah sesuai apa belum.
Saat fase konstruksi hampir selesai, maka Anda perlu melakukan inspeksi apakah sudah memenuhi 4 kriteria berikut:
- Apakah bagian space-nya terlalu longgar atau tidak?
- Ketinggiannya apakah sudah ada di center line atau belum?
- Apakah kedua flange face sudah berada dalam posisi sejajar atau belum?
- Lubang bautnya apakah sudah lurus (rational) atau belum?
Jika belum, maka perlu ada perbaikan terlebih dahulu. Apabila tidak ada masalah, maka Anda bisa melakukan pengecekan yang lainnya, seperti pengecekan:
- Flange face.
- Alignment antar flange.
- Gasket apakah sudah sesuai atau belum.
Penguncian flange bisa Anda lakukan jika semua bagian, seperti flange face, flange alignment dan gasket sudah ok. Jangan lupa untuk melapisi baut dengan lubricant agar thread-nya tidak mati dan tetap awet hingga beberapa tahun ke depan.
Sayangnya, selama proses flange management, Anda akan menemukan beberapa kendala, seperti:
- Akses manuver alat yang susah. Misalnya alatnya menyangkut.
- Mata alat seperti socket wrench yang menyangkut atau stuck.
Karena hal itulah pada proses pemasangan perlu Anda lakukan secara teliti.
Tipe Penguncian Flange
Setidaknya ada 3 jenis tipe penguncian flange yang bisa Anda aplikasikan, yaitu:
- Torquing penguncian manual dan hand torque yang menggunakan metode torsi gaya putar (N-m). Pengukuran kekencangan menggunakan gaya putar pada nut.
- Tensioning penguncian hydraulic dan hydraulic pump yang menggunakan metode tension tarikan di bagian stud bolt (PSi). karena hal tersebutlah, pengukuran kekencangan berdasarkan pada gaya tarik stud bolt yang ditahan nuts.
- Torquing penguncian hydraulic dan hydraulic pump yang menggunakan metode torsi gaya putar (N-m).

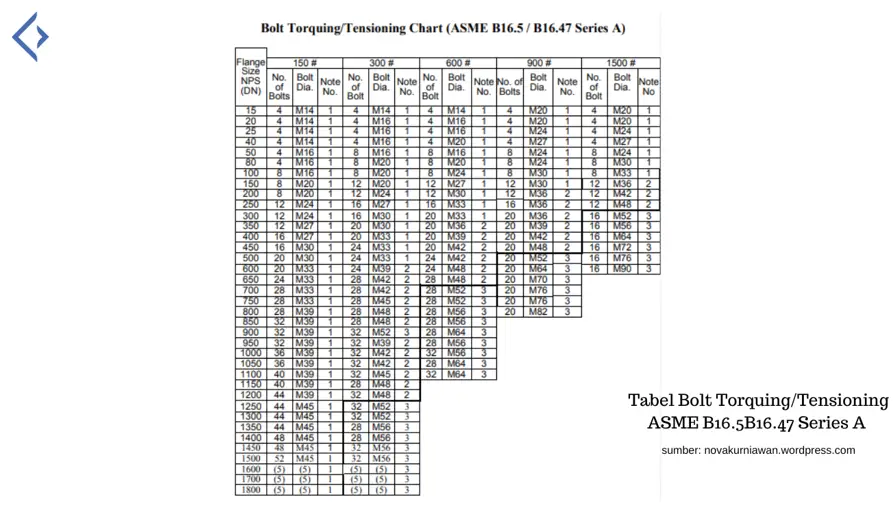

Anda bisa memilih teknik kuncian tersebut sesuai dengan chart ASME

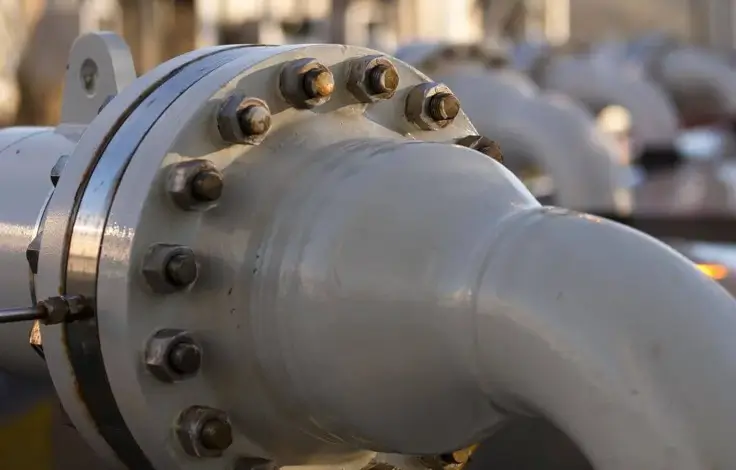

Penggantian Valve Pipa dalam Flange Management
Siapa bilang proses flange management hanya berhenti di pemasangan flange? Pengelolaan tersebut juga mencakup pemeliharaan, termasuk pergantian valve.
Proses pergantian valve tersebut mencakup tahapan:
1. Survey Lokasi
Untuk tahu bagaimana kondisi valve hingga kendala apa saja yang harus Anda hadapi maka Anda perlu survey.
Anda perlu mengumpulkan data, seperti ukuran diameter pipa, class valve dan flange, bolt flange, komponen pendukung, akses pemasangan.
Jangan lupa cek valve pengganti dan peralatan lain yang akan Anda gunakan.
2. Persiapan
Di tahapan ini Anda harus mempersiapkan peralatan dan dokumen. Peralatan yang perlu Anda siapkan, di antaranya piping specification dan valve specification.
Sedangkan dokumen yang perlu Anda cek adalah berupa dokumen:
- Spesifikasi dan nomor sambungan.
- Tipe, kelas dan ukuran flange.
- Rating pressure, tipe, ukuran gasket.
- Bahan, coating, ukuran stud bolts.
- Izin kerja dan penilaian resiko.
Jika sudah, maka konfirmasi perlu tidaknya pembuangan penutupan saluran.
3. Pelepasan Sambungan Flange
Setelah proses isolasi saluran, maka Anda bisa melakukan penandaan sistem, pengecekan kebocoran dan pemisahan sambungan. Jika sudah, maka bersihkan dan letakkan valve di area yang aman.
4. Pemasangan Valve
Untuk pemasangan, maka Anda perlu mengecek spesifikasi valve, bahan, coating hingga stud bolt. Jika semuanya sudah siap, termasuk valve pengganti yang sudah bersih, maka pasang valve secara hati-hati.
Pasang baut dan pastikan sambungan flange sudah benar-benar sama. Jika sudah OK, maka kencangkan buat.

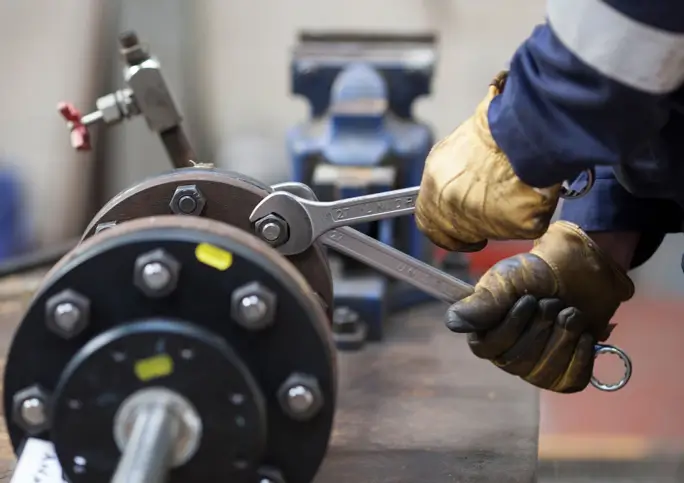

Layanan Flange Management
Proses pengelolaan flange membuat banyak perusahaan yang memilih untuk menggunakan jasa flange management terpercaya.
Penyediaan jasa ini berkaitan dengan segala aspek dalam pengelolaan flange. Termasuk konstruksi dan pemeliharaan flange yang harus dilakukan dan inspektur terpercaya.
Inspeksi flange management ini mencakup:
- Pengecekan flange dan material yang dipergunakan.
- Ukuran atau dimensi flange.
- Flange face.
- Paint control.
Di sisi lain, penyedia layanan flange management juga menyediakan layanan seperti:
- Training
Untuk menjadi personel flange management, maka Anda butuh keahlian khusus. Salah satunya adalah mampu mengenali apakah pengelasan pada flange dan pipa berkualitas atau tidak seperti yang ada di Allpro.
Di Allpro, Anda bisa mengikuti training inspeksi hingga welding technology yang dapat Anda manfaatkan sebagai modal sebagai personal flange management. - Bolting
Layanan bolting seperti bolt torquing dan bolt tensioning akan membantu Anda dalam pemeliharaan baut pada pipa. Misalnya baut yang sudah aus yang harus Anda ganti hingga baut yang sudah longgar yang perlu Anda kencangkan. - Valve Management
Layanan pengelolaan valve ini mencakup persiapan, pembuatan, pemasangan hingga pengelolaan valve sehingga valve tetap dalam kondisi baik. - Leak Detection
Sesuai namanya, leak detection akan membantu Anda untuk mendeteksi apakah ada kebocoran pada pipa atau saluran flange atau tidak. Dengan layanan ini, Anda bisa mengurangi resiko kebocoran gas hingga ledakan. - Pemotongan Pipa
Biasanya, sebelum pemasangan flange, Anda harus mengecek seluruh komponen termasuk pipa. Sayangnya, tidak semua pipa cocok dan mau tidak mau harus melakukan penyesuaian seperti pemotongan.
Dengan layanan pemotongan pipa, Anda bisa mendapatkan jenis pipa yang sesuai dengan kebutuhan Anda. Alhasil, proses flange management akan menjadi lebih lancar.
Kesimpulan
Flange management merupakan aktivitas yang mencakup tentang pengelolaan flange dan yang berkaitan, seperti baut. Mulai dari persiapan, inspeksi, pemasangan hingga pemeliharaan.
Dalam penerapannya, secara luas flange management mencakup layanan seperti bolting, valve management, leak detection, inspection hingga pemotongan pipa.
Itulah info singkat seputar flange management dan semoga informasinya bisa menambah wawasan Anda.
